基本信息

項目名稱：環智國際大廈電力監控系統的設計與應用

項目地點：上海

實施時間：2012年6月

項目簡介

環智國際大廈位于上海市閘北區天目西路與恒豐路交界處，是上海著名的不夜城商業中心，安科瑞電氣股份有限公司于2012年6月承接了環智國際大廈電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，完成了對上海天目西路147地塊環智國際大廈中低壓配電系統中安裝的電力儀表的自動監 控，提高了大廈配電系統運行的可靠性。

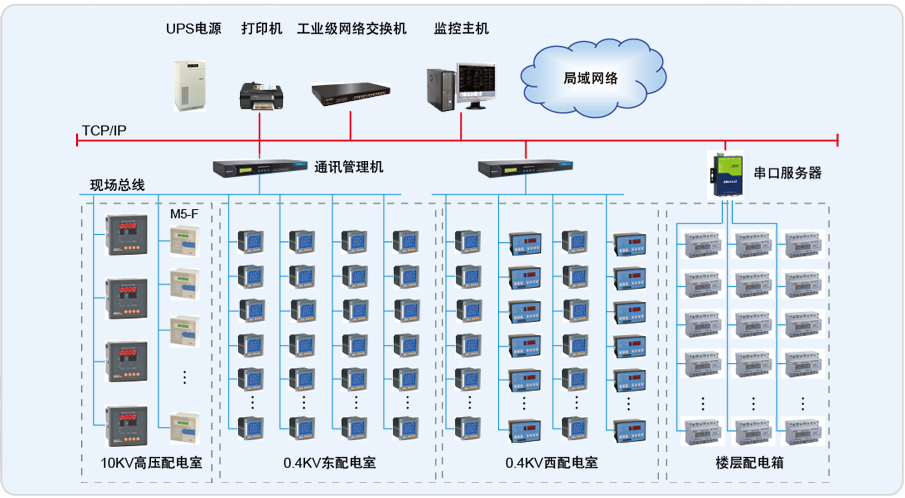

環智國際大廈配電系統主要包括：一個10KV高壓配電室、2個0.4KV低壓配電室和132個樓層配電箱。10KV配電間主要包括2路10KV進線柜、2個量電柜、2個避雷器柜、4個10/0.4KV變壓器饋線柜。10KV配電間總共使用了8臺M5-F微機保護裝置。0.4KV總進線部分選用ACR330ELH網絡電力儀表，0.4KV的饋線回路選用了ACR220ELF網絡電力儀表。電力監控系統需要通過T1-T4變壓器溫度控制箱的RS485接口采集變壓器繞組超溫報警信號、鐵芯超溫報警信號以及傳感器故障信號，并要具有聲音報警功能。需要采集直流柜的電池充放電狀態、電池組電壓、電池組電流、電池房溫度等信號，并通過直流屏信息表在界面上顯示出來。

系統實現的功能

1、能在一個畫面上進行所有的操作設定作業及對系統進行監控；

2、可監測所有有關控制區的各項工作狀態信息；

3、可發出工作異常報警，并顯示異常區域、異常工作點的具體地址；

4、提供運行時間分析及歷史記錄分析功能；

5、可收集一定的日志數據顯示于畫面或打印；

6、提供對于各進線及饋線回路的電能量的查詢和導出功能。
