基本信息

項目名稱：北京旋極科技大廈能耗檢測系統

項目地點：北京

實施時間：2018年1月

項目簡介

旋極辦公樓能耗分類計量包括用電量和用水量兩大類。其中電量分為4個分項，包括照明插座用電、空調用電、動力用電和特殊用電。照明插座用電進行分層用電計量，空調用電進行分層用電計量，動力用電只對電梯用電，特殊用電是指IT機房用電和B1實驗室用電。而用水量是對其每層男衛和女位進行分層計量。

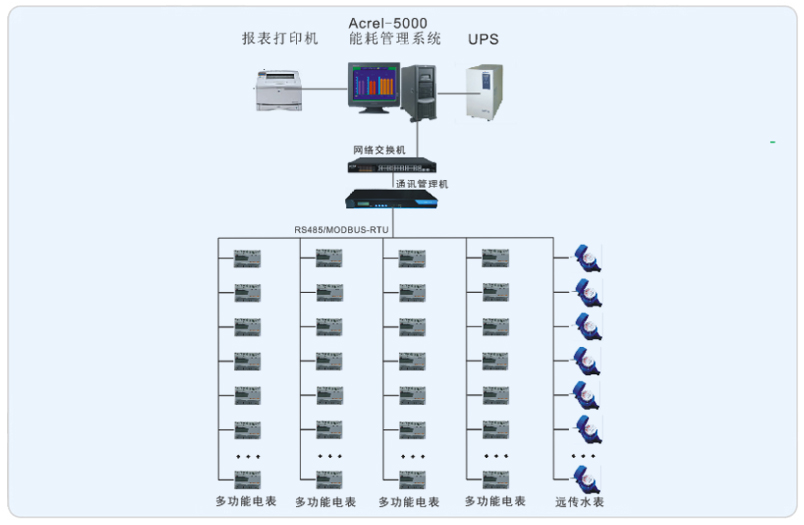

系統采用Acrel-5000型能耗檢測系統，整個系統采用網絡分布式結構，監控主機位于旋極科技大廈一樓機房內，現場電表在每個樓層的南北區內。水表分布在每層的男女廁所的豎井里。所有配電回路均配備安科瑞電力儀表DTSY系列及積成光電直讀系列水表。該項目實現了旋極科技大廈主辦公樓的能耗檢測。所有監控設備均通過屏蔽雙絞線至一樓的通訊管理機再通過網線連接到主機從而實現遠程監控。

系統實現的功能

1.綜合能耗展示、支路能耗概況、支路用能分項能耗概況、分項用能部門能耗概況。

2.區域能耗概況、數據檢查、非工作日用能分析、能耗數據同比環比分析、圖表導出、基礎信息配置與維護等。
