基本信息

項目名稱：上海復旦中學西部校區項目工程

項目地點：上海 長寧

實施時間：2016年7月

項目簡介

上海復旦中學西部校區項目工程，占地面積為23237平方米，總建筑面積為54403平方米，包括：一幢九層高的實驗辦公樓，一幢五層高的教學樓，一幢綜合樓，設有體育館、報告廳、圖書館，一幢12層高的宿舍樓，單層高的地下停車庫。

本項目重點要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立學校的能源管理平臺、實現各項能源的集中化管理；深入分析能源消耗過程與趨勢，實現能源管理與生活的緊密結合。通過對全學校各區域電等能源介質的統一綜合管理，使得學校能對各區域設備能源使用情況進行查詢分析，幫助管理人員發現潛在的節能機會，提高企業的能源利用效率，科學有效地管理企業的能源使用，從而降低能源使用費用，為建立節約型社會發揮作用。

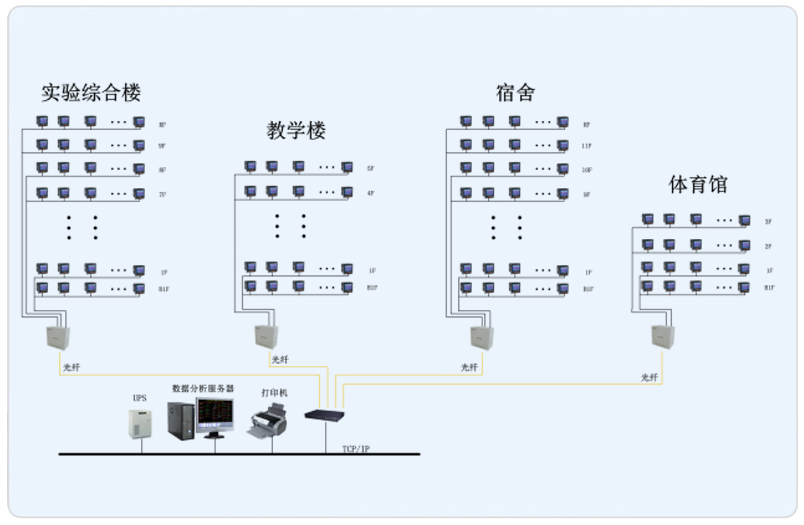

安科瑞Acrel-5000建筑能耗分析管理系統根據上海復旦中學西部校區現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至樓層弱電井的數據采集器然后通過光纖將數據上傳至的監控主機。該系統主要采用分層分布式計算機網絡結構，站控管理層、網絡通訊層和現場設備層。

系統實現的功能

1.綜合能耗主界面反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗。

2.分類能耗支路同比分析，統計各支路當年每月用能及去年同期用能。

3.分類能耗支路用能集抄，查詢各支路任意兩個時間的表計讀數，并計算出差值；時間精度到分鐘。

4.分類能耗支路分時段用能趨勢分析。

5.分類能耗支路非工作日用能，統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置，統計數據可導出至Excel。
