基本信息

項目名稱：上海核工院電力監控系統的設計與應用

項目地點：上海

實施時間：2010年5月

項目簡介

上海核工程研究設計院是隸屬于中國核工業集團公司的重點研究設計單 位，安科瑞電氣股份有限公司于2010年5月承接了上海核工院電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，完成了對配電室和樓層供電系統低壓電氣設備的遙測、遙信、電力監測及電能計量功能。

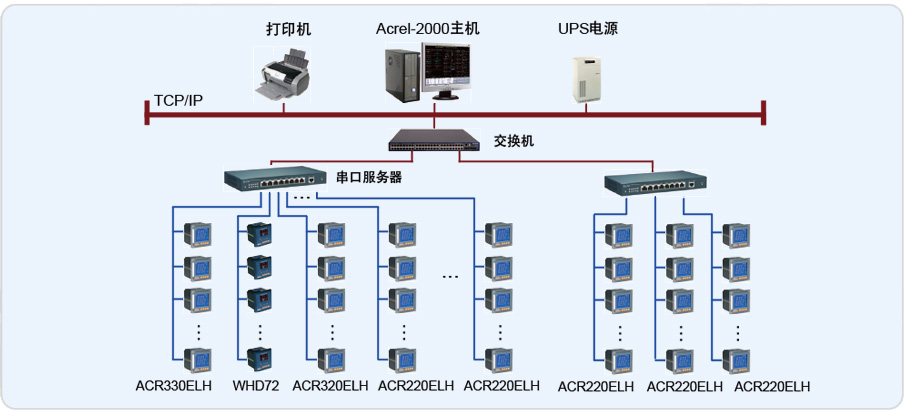

該院新建大樓系統分為配電室和樓層部分，配電室高壓部分采用ACR330ELH采集諧波數據，WHD72采集溫濕度數據；低壓進線側采用ACR320ELH采集諧 波、功率因數等數據， ACR220EK網絡電力儀表采集測量電流，開關狀態由輔助觸點接入ACR220EK儀表的DI（開關量輸入）接口。樓層部分由ACR220E采集電能數據。所有電參量數據由儀表的通訊接口經RS-485總線傳給上位機，實現遙測、遙控和遙信功能。

上海核工院新建樓層監控中心位于1層消控室，配電室位于地下2層車庫，距離不超過1200米，直接通過鋪設RS-485總線進行通訊即可，采用8路RS-485網絡可將所有配電室監控點覆蓋；樓層部分，采用3路RS-485網絡，通過豎井、吊頂拉到消控室，完成了對配電室和樓層供電系統儀表監測。

系統實現的功能

1、實現了各類用電設備的電能報表；

2、各用電回路的實時電參量遙測；

3、重要回路的電能質量（含諧波）分析；

4、重要回路的負荷用電趨勢。
