基本信息

項目名稱：四川省綿陽市機械設計制造研究所電力監控系統

項目地點：四川 綿陽

實施時間：2012年1月

項目簡介

機械設計制造研究所內主要包括1間低壓配電房，該配電房內含有兩路進線、一路母聯和11臺低壓饋線柜。安科瑞電氣份有限公司于2011年10月份承接了機械設計制造研究所智能配電監控系統項目，為該項目定制的電力監控系統為Acrel-2000。Acrel-2000型電力監控系統的監控范圍是：機械設計制造研究所有限責任公司的低壓配電室內智能儀表的所有電參量。

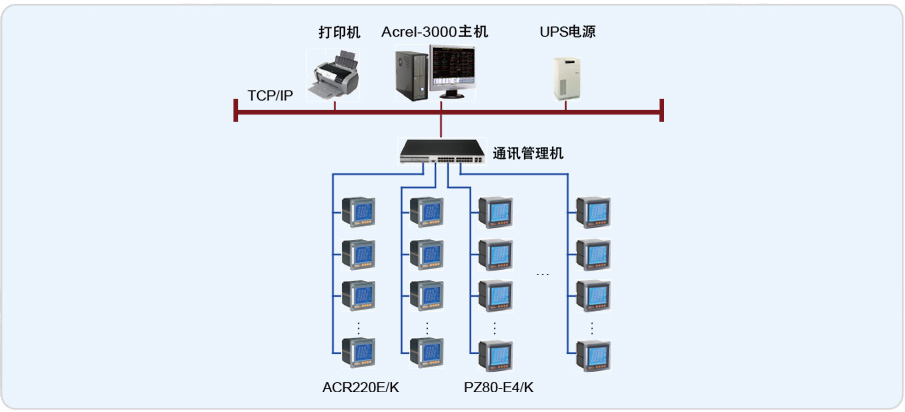

四川機械設計制造研究所主站層位于一層總值班室內，電力監控系統的站控管理層設備具體包括：Acrel-2000電力監控系統工控機一套、打印機、UPS。負責將通訊管理層上傳的數據解包，進行集中管理和分析，執行相關操作、以及整個變配電系統的整體監控。網絡通訊層設備的選型主要從兩個方面考慮，一個是用戶需求，功能實現方面；二是根據現場情況，綜合項目的費用來考慮的。針對這個項目來說網絡通訊層設備采用性價比高的4口帶隔離的通訊管理機。兩路進線選擇的是安科瑞生產的ACR220E/K網絡電力儀表；出線回路選擇的是安科瑞生產的PZ80-E4/K。

系統實現的功能

1.系統一次圖顯示、斷路器分合閘指示，實時電參量顯示；

2.全電參量歷史查詢；

3.高壓系統配遠程控制、遙信量顯示。權限驗證等；

4.主要負荷電流曲線查詢，放大、縮小、打印等功能；

5.設備運行狀態監測，系統拓撲圖顯示，用戶權限管理。

6.電能管理。可查詢月報表、日報表、小時報表。具備遠程抄表功能。
