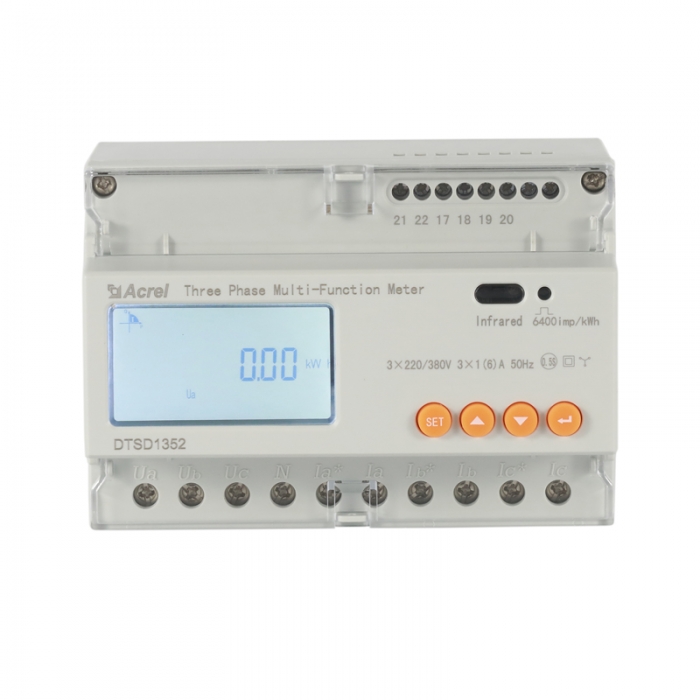

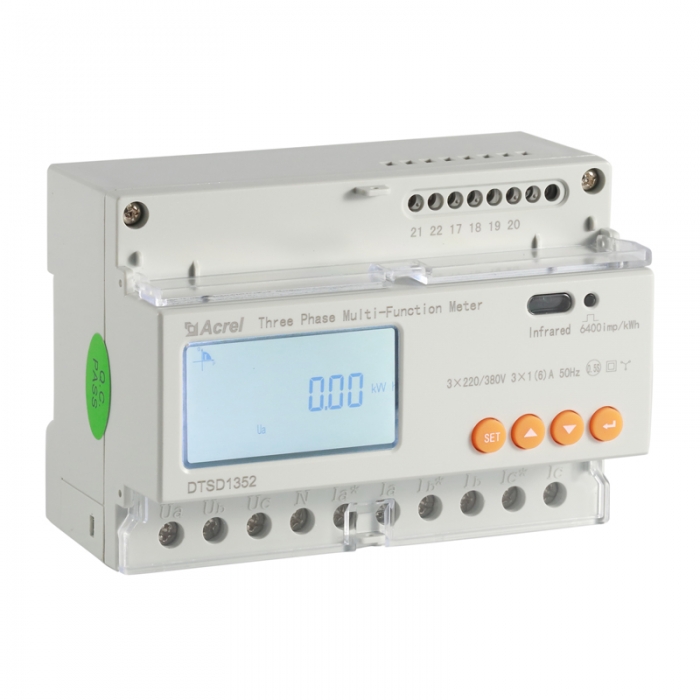

DTSY1352 三相電子式預付費電能表主要用于計量額定頻率 50Hz 的三相交流有功電能，具有預付費、負載控制及 RS485 通信（選配）等功能，性能指標符合 GB/T18460.3-2001 標準...
立即咨詢DTSY1352 三相電子式預付費電能表主要用于計量額定頻率 50Hz 的三相交流有功電能，具有預付費、負載控制及 RS485 通信（選配）等功能，性能指標符合 GB/T18460.3-2001 標準。上海人民宿舍公寓三相預付費電能表物聯網是改革傳統用電體制，提高用電管理水平的理想電能表。
使用及操作
借助與電能表配套的安科瑞預付費售電管理系統，通過邏輯加密 IC 卡可實現一表一卡的售用電管理功能。
6.1 插卡方法將與電能表對應的 IC 卡插入電能表卡槽，注意保證插卡方向正確。當電能表顯示操作正確后，方可將 IC 卡拔出。
6.2 用戶購電用戶通過 IC 卡從售電管理部門購電，將成功購電的 IC 卡插入電能表，則將所購電量錄入電能表中。若用戶所購電量與表內原剩余電量之和大于表內囤積電量值時，電能表則拒絕接受 IC 卡內的購電量。若外置斷路器故障導致電能表的剩余電量出現負值（即過零電量）時，電能表錄入購電量時會自動抵減過零電量。
6.3 有功電能計量用戶用電時，電能表累加計量用戶總用電量，并遞減計量用戶剩余電量。
6.4 控制方式設置由于后端所控元件不同對負載控制的方式也不同（見上章接線實例）。表內可設置預付費電能表內部繼電器的控制邏輯（見設置流程圖）。控制方式 0：適用于預付費專用斷路器，此控制邏輯為有充足電費時繼電器閉合，如果是直接接入的儀表 35 號端子會輸出當前 34 號端子接入的電壓，當欠費時，繼電器斷開，35 號端子上電壓也相應被切斷。控制方式 1：
(1)適用于分勵脫扣裝置，此控制邏輯為有充足電費時繼電器處于常開狀態，當欠費時，繼電器閉合 500ms 然后斷開以促使分勵脫扣動作，隨后每隔30s 繼電器會閉合 500ms 直到充電成功。
(2)適用于電動操作機構，有充足電費時，控制繼電器 1 處于常開狀態，控制繼電器 2 短暫閉合后在處于常開促使電動操作機構動作合閘；欠費時，控制繼電器 2 處于常開狀態，控制繼電器 1 閉合 500ms 然后斷開，每隔 30s 再閉合一次以促使電動操作機構動作分閘直到充電成功。
6.5 設置變比DTSY1352 提供了變比設置，在設置菜單內可設置相應的 PT，CT。由于本表參與收費所以對于經互感器接入的儀表請在正式啟用之前先設置好與現場對應一致的變比，如現場 CT 規格為 400/5A 則應設置 CT 變比為 80。
6.6 報警及預跳閘電表具有兩級電量報警控制功能。報警電量 1 為要求用戶購電的次提醒。當電能表中的剩余電量小于報警電量 1 時，電能表上的“報警 1"燈亮，以提醒用戶剩余電量不足，需要購電。直接接入中報警電量 2 又稱為預跳電量，為要求用戶購電的*后一次提醒。當電能表中的剩余電量小于預跳電量時，“分閘"燈同時亮，電能表控制預付費專用斷路器跳閘。用戶插卡后手動合閘可恢復用電，恢復用電后“報警1"、“報警 2"兩指示燈同時亮。經互感器接入的報警電量 2 只 LED 燈報警，不會預跳閘。當剩余電量小于預跳電量時，用戶應當盡快購電。
6.7 跳閘斷電控制當用戶剩余電量為 0kWh 時，電能表自動拉閘斷電，并顯示剩余電量000000.00kWh，只有用戶購電后才可恢復用電。
6.8 顯示正常情況下，電能表固定顯示剩余電量。另有插卡顯示和按鍵顯示兩種顯示模式。當電能表處于插卡顯示模式時，按鍵顯示無效。
