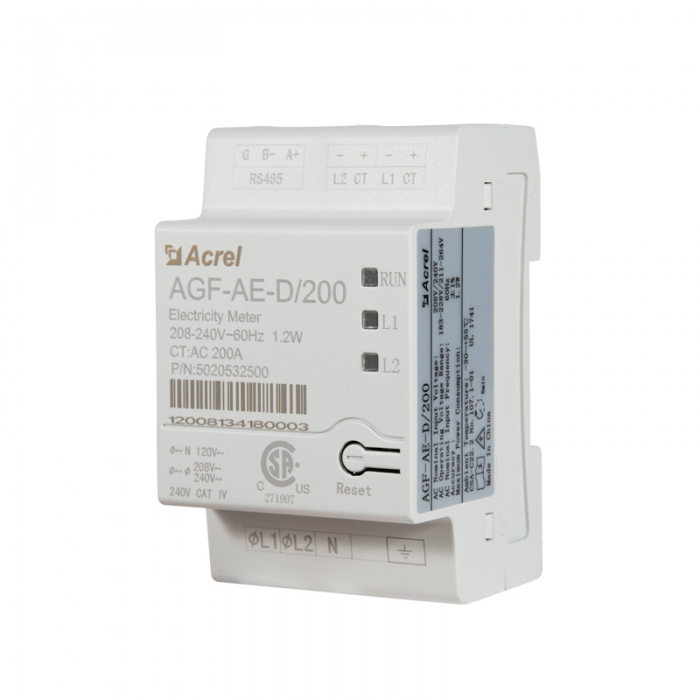

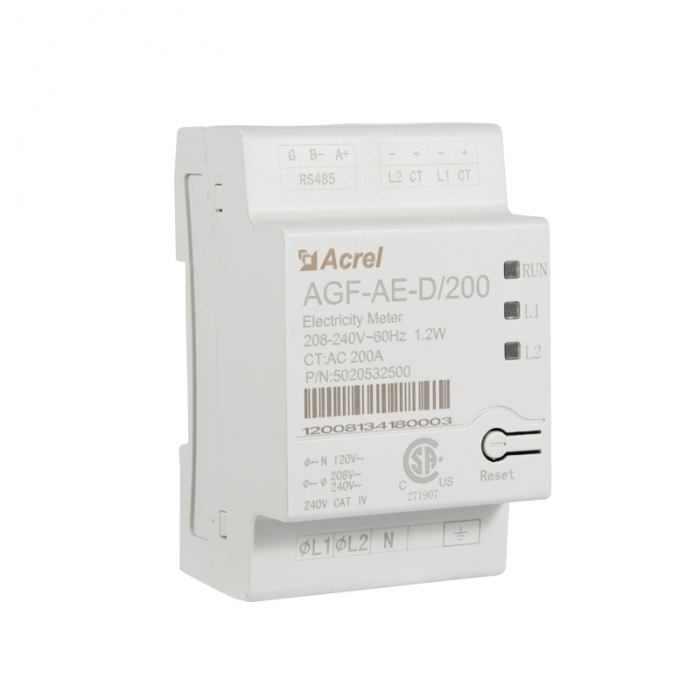

在單逆變器系統中，國產北美單相三線系統儲能逆變器接入電表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器被稱為收入等級變頻器），您可以在RGM的同一總線上連接一個外部儀表。
連接儀表：
國產北美單相三線系統儲能逆變器接入電表如果要將儀表連接到變頻器，請參閱下面的連接圖
電流互感器尺寸
儀表安裝
安裝說明應說明所用的國家電氣規范、ANSI/NFPA 70接線方法。
安裝指南
儀表通過RS485與變頻器相連。
交流電線規格：1.3至2.0 mm直徑/22-18 AWG絞合線，600 V，THHN、MTW或THWN型。
RS485接線規格：
電纜類型：至少3線屏蔽雙絞線（可使用4線電纜）
導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用5類電纜）
儀表被視為“連接設備"，需要斷開裝置（斷路器、開關或斷路器）和過電流保護（保險絲或斷路器）。
儀表消耗10-30毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、電源電壓和所需的電流中斷額定值決定。
開關、斷路器或斷路器必須位于儀表附近且易于操作。
使用額定電流小于等于20A的斷路器或保險絲。
當監測多條線路時，使用分組斷路器。
斷路器或保險絲必須保護標有L1和L2的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置必須同時中斷中性點和不接地導體。
電路保護/斷開系統必須符合所有國家和地方電氣規范。
1.儀表應安裝在配電箱中

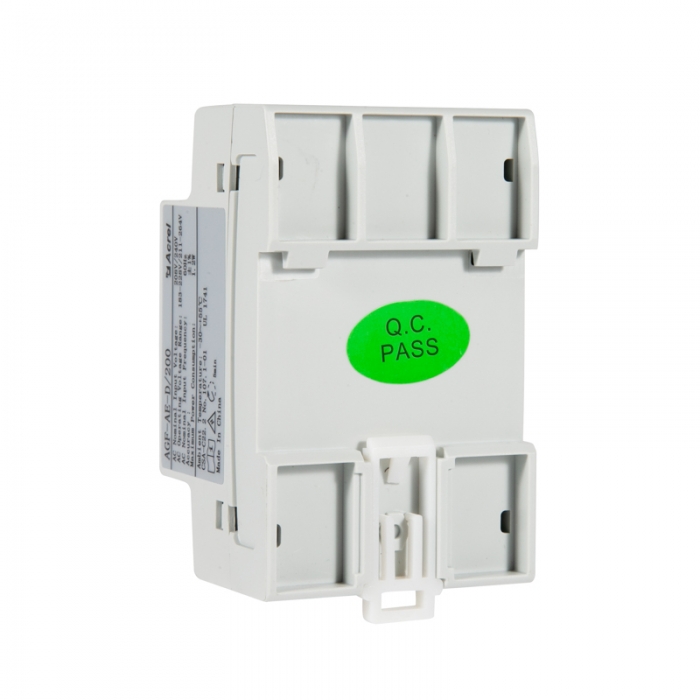

2.將儀表安裝在35mm的德國工業標準導軌上。
安裝CTs：
1.合上電流互感器前，關閉交流電源。
2.在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開3次安裝。可以在CT周圍固定尼龍扎帶，以防止意外打開。
3.安裝CT，箭頭指向網格，以便進行消耗或出口測量。
電流互感器與電表包裝在一起。
