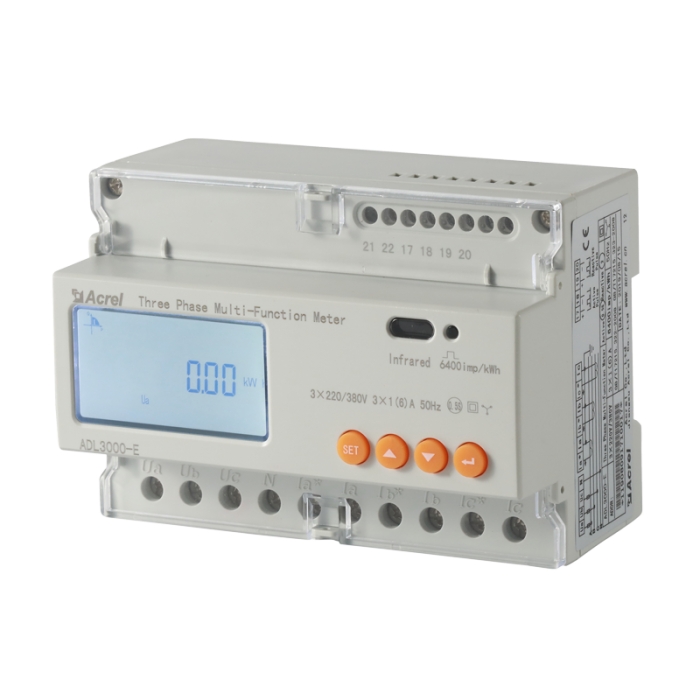

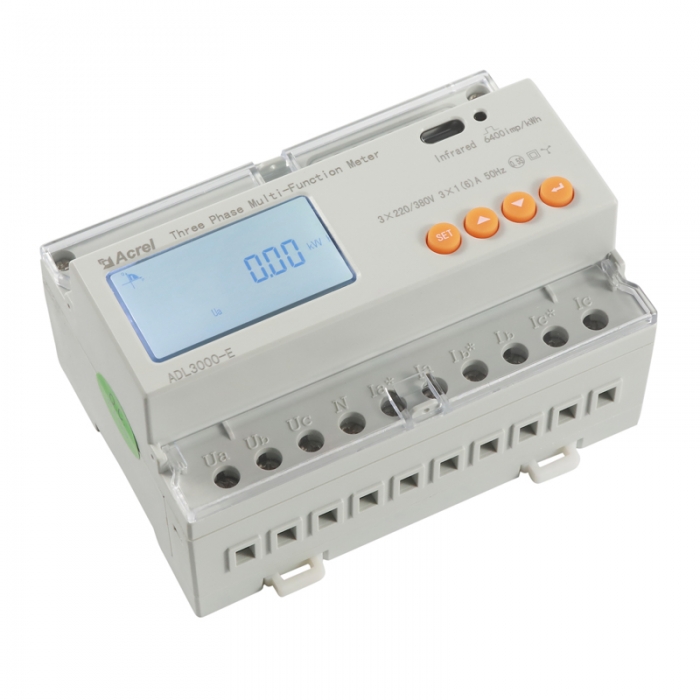

ADL3000-E 美國UL證書三相導軌電能表戶儲配套CE認證，根據GB/T 《靜止式有功電能表》標準結合電力行業內不同通訊規約要求等設計制造。三相四線互感式電能表(導軌)集計量，顯示，通訊，控制功能干一身，適用干三相四線中直接接入或一次接入，具有正反向有功電能，無功電能計量功能，能測量各相電壓、電流、功率:功率因數及三相總有功功率，總功率因數和頻率等參數，也可配罟內部時鐘功能，完成分時復費率的計量功能，儀表且備RS485的通訊功能，直有MODBUS-RTU或者645-97/07的通訊功能。配合的網口通訊，可滿足各種不同場合的組網要求。可應用于各種電力監控系統，能耗管理和電能計費系統中，特別適合各商業廣場、寫字樓、園區、工廠、學校、公寓樓宇、充電樁、企事業單位等場所的總電能計量和總用電管理。
1、 有功精度：0.5S級，無功精度：2級，電壓、電流精度：0.2級；
2、 電壓規格：3×100V、 3×380V、3×57.7/100V、 3×220/380V 、3x 277/480V；
3、 電流規格：3×1(6)A（經互感器接入），3×10(80)A（直接接入）；
4、 工作溫度：-25℃~+55℃
5、 相對濕度：≤95℅（無凝露）
6、 支持2路獨立485通訊，Modbus RTU規約/DL/T645-07規約可自適應，兩路485可獨立設置，亦可使用不同協議；波特率1200bps-19200bps可設，奇偶校驗位可設；
7、 支持1DI1DO開關量輸入輸出；
8、 支持有功脈沖輸出；
9、 外形尺寸：126*88*69，標準DIN35導軌安裝；
1、 支持全電力參數測量（U、I、P、Q、S、PF、F）；以及2-31次分次諧波測量；
2、 支持雙向有功、無功電能計量，并支持兩套時段表、4個時區、14個日時段、4種費率的復費率電能統計；
3、 支持4種需量及發生時間統計；
4、 支持上48月及上90日歷史電能（包含各費率電能）；
5、 支持一路開關量輸出及一路開關量輸入；（選擇此功能時不支持第二路485通訊）
6、 支持三路外置NTC測溫功能，測溫范圍為-40℃~99℃。（選擇此功能時不支持開關量和第二路485通訊）；
7、 液晶中文顯示，背光延時關閉時間可設；液晶除顯示電參量、電能值外，還可以顯示當前象限、通訊狀態、缺相、失壓、逆向序等信息；
8、 支持紅外通訊；
9、 Modbus RTU規約/DL/T645-07規約可自適應，兩路485可獨立設置，亦可使用不同協議；波特率1200bps-19200bps可設，奇偶校驗位可設；
注：直接接入的接線力矩不應大于 4.0N·m，經互感器接入的接線力矩應不大于 2.0N·m。
該系列產品采用35mm標準導軌安裝
ADL3000-E 導軌式三相電能表具有UL認證；CE認證。
