火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信號，傳輸?shù)交馂膱缶刂破?，并同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位、時間等，使人們能夠及時發現火災，并及時采取有效措施，撲滅初期火災，最大限度的減少因火災造成的生命和財產的損失。

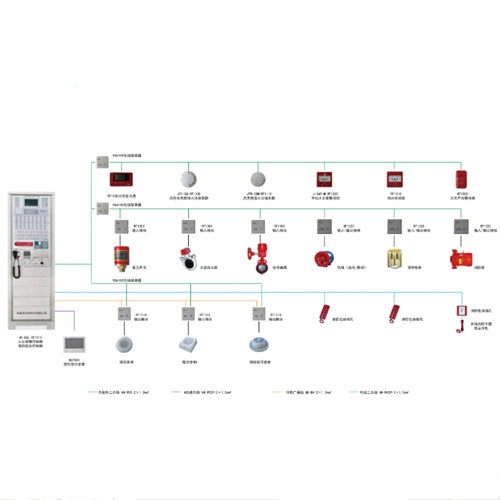

??火災自動報警系統由JB-QGL-RF1016火災報警控制器/消防聯動控制器(立柜)、JB-QTL-RF1016火災報警控制器/消防聯動控制器(琴臺)、JB-QBL-RF1001火災報警控制器/消防聯動控制器、JTY-GM-RF1100點型光電感煙火災探測器、 JTW-ZOM-RF1110點型感溫火災探測器（A2）、J-SAP-M-RF1200手動火災報警按鈕、RF1210消火栓按鈕、RF1300輸入模塊、RF1310輸出模塊、RF1320輸入/輸出模塊、RF1500火災聲光警報器、RF1530火災顯示盤等設備組成。整個系統滿足國家相關標準和規范的要求，可廣泛應用于寫字樓、商場、酒店、學校、醫院、工廠等各種場所。
3. JTY-GM-RF1100點型光電感煙火災探測器及底座
)/yb2014/common/upload/2020/07/12/144429p7.png)
)/yb2014/common/upload/2020/07/12/144559ot.png)
特點
??采用兩線制總線供電通信，無極性連接
??低功耗設計，內置高性能微處理器
??底座螺釘采用防脫設計，方便安裝接線及維護
??軟硬件濾波技術，提高抗干擾能力
??對環境變化具有自動補償功能
??產品硬件自測試功能
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA。報警電流：≤0.4mA
??總線：二線制，無極性
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：預埋安裝方式
??外觀尺寸：直徑 100.8mm×高 49.8mm（含底座）
??狀態指示燈：紅色，巡檢時閃亮，火警時常亮
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
4. JTW-ZOM-RF1110點型感溫火災探測器及底座
)/yb2014/common/upload/2020/07/12/1448843.png)
)/yb2014/common/upload/2020/07/12/144818ec.png)
特點
??采用兩線制總線供電通信，無極性連接
??低功耗設計，內置高性能微處理器
??底座螺釘采用防脫設計，方便安裝接線及維護
??軟硬件濾波技術，抗干擾能力強
??對環境變化具有自動補償功能
??產品硬件自測試功能
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA，報警電流：≤0.4mA
??總線：二線制，無極性
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：預埋安裝方式
??外觀尺寸：直徑 100.8mm×高 49.8mm（含底座）
??類別：A2
??狀態指示燈：紅色，巡檢時閃亮，火警時常亮
??外殼防護等級：IP30
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
5. J-SAP-M-RF1200手動火災報警按鈕及底座
)/yb2014/common/upload/2020/07/12/1450498x.png)
)/yb2014/common/upload/2020/07/12/1451160a.png)
特點
??采用兩線制總線供電通信，無極性連接
??內置高性能微處理器
??具有電話插孔，用于連接手提式電話分機
??具有獨立輸出觸點
??采用可復位動作方式，專用工具復位
??軟硬件濾波技術，抗干擾能力強
??底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA，動作電流：≤0.4mA
??總線：二線制，無極性
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：預埋安裝方式
??外觀尺寸：長90.0mm×寬90.0mm×高45.9mm（含底座）
??輸出觸點容量：DC30V/100mA
??手動火災報警按鈕狀態指示燈：
??1）火警：紅色，巡檢時閃亮，火警時常亮
??2）電話：紅色，連接電話線巡檢時閃亮
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：總線接口，無極性
??2）COM、NO：無源常開輸出觸點
??3）TL1、TL2：電話接口，無極性
6. RF1210消火栓按鈕及底座
)/yb2014/common/upload/2020/07/12/1512733.png)
)/yb2014/common/upload/2020/07/12/15144ug.png)
特點
??采用兩線制總線供電通信，無極性連接
??內置高性能微處理器
??具有有源反饋輸入功能
??具有獨立輸出觸點
??采用可復位動作方式，專用工具復位
??軟硬件濾波技術，抗干擾能力強
??底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA，動作電流：≤0.4mA
??總線：二線制，無極性
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：預埋安裝方式
??外觀尺寸：長90.0mm×寬90.0mm×高45.9mm（含底座）
??輸出觸點容量：DC30V/100mA
??消火栓按鈕狀態指示：
??1）啟動：紅色，巡檢時閃亮，啟動時常亮
??2）回答：綠色，收到回答信號后常亮
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：總線接口，無極性
??2）COM、NO：無源常開輸出觸點
??3）TL1、TL2：有源24V輸入反饋，無極性
7. RF1500火災聲光警報器及底座
)/yb2014/common/upload/2020/07/12/15422bb.png)
)/yb2014/common/upload/2020/07/12/15439sj.png)
特點
??無極性二總線制，低功耗設計，無需外加24V電源
??采用超高亮LED、特殊結構蜂鳴器諧振腔，實現高亮度、高聲壓
??卡扣式安裝方式，現場安裝便捷、可靠
??可設置為編碼模式或非編碼模式
??可設置為聲光同時報警，也可設置聲或光獨立報警
??聲光采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA
??啟動電流：≤5mA
??總線：二線制，無極性
??聲壓級：75dB～95dB（正前方3m）
??閃光頻率：1.0Hz～1.5Hz
??變調周期：1s～3s
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：明裝方式，在普通高度空間下，以據地面2.2m處為宜
??外觀尺寸：長120mm×寬76mm×高43mm（含底座）
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
8. RF1300輸入模塊及底座
)/yb2014/common/upload/2020/07/12/1565671.png)
)/yb2014/common/upload/2020/07/12/15715if.png)
特點
??無極性二總線制，低功耗設計
??輸入自帶隔離電路，有效濾除外部干擾
??輸入具有線路檢線功能，輸入可設置為常開、常閉檢測模式
??模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA
??動作電流：≤0.5mA
??總線：二線制，無極性
??指示燈狀態
??故障：紅色，故障時常亮
??輸入：紅色，巡檢時閃亮，輸入時常亮
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：明裝方式
??外觀尺寸：長88mm×寬88mm×高40mm(含底座)
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：總線接口，無極性
??2）K1、K2：輸入反饋，觸點信號
9. RF1310輸出模塊及底座
)/yb2014/common/upload/2020/07/12/15950de.png)
)/yb2014/common/upload/2020/07/12/151226b2.png)
特點
??無極性二總線制，低功耗設計，無需外加24V電源
??輸入、輸出具有線路檢線功能
??模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA
??動作電流：≤0.6mA
??總線：二線制，無極性
??輸出觸點容量：每個模塊最多可以帶負載120W
??指示燈狀態
??輸出：紅色，巡檢時閃亮，輸出時常亮
??故障：紅色，故障時常亮
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：明裝方式
??外觀尺寸：長88mm×寬88mm×高40mm(含底座)
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：總線接口，無極性
??2）K1、K2：消防廣播輸入
??3）I1、I2：背景音樂輸入
??4）COM、NC：接揚聲器
10.RF1320輸入/輸出模塊及底座
)/yb2014/common/upload/2020/07/12/151543e7.png)
)/yb2014/common/upload/2020/07/12/151558ue.png)
特點
??無極性二總線制，低功耗設計，無需外加24V電源
??無源觸點輸出
??輸入、輸出自帶隔離電路，有效濾除外部干擾
??輸入、輸出具有線路檢線功能，輸入可設置為常開、常閉檢測模式
??模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??工作電流：≤0.3mA
??動作電流：≤0.6mA
??總線：二線制，無極性
??輸出觸點容量：DC30V/2A
??指示燈狀態
??輸出：紅色，輸出時常亮，故障時快速閃亮
??輸入：紅色，巡檢時閃亮，輸入時常亮，故障時快速閃亮
??編碼方式：電子編碼，編碼地址范圍1～240
??安裝方式：明裝方式
??外觀尺寸：長88mm×寬88mm×高40mm(含底座)
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：總線接口，無極性
??2）K1、K2：輸入反饋，觸點信號
??3）COM、NO：常開觸點輸出
11. RF1330多線輸出接口及底座
)/yb2014/common/upload/2020/07/12/152034cw.png)
)/yb2014/common/upload/2020/07/12/152045hs.png)
特點
??與多線控制盤配套，用于多線輸出終端使用
??無極性二總線制，低功耗設計
??無源觸點輸出。
??輸入、輸出自帶隔離電路，有效濾除外部干擾
??模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
技術參數
??工作電壓：DC24V
??工作電流：
??監視電流：≤0.6mA
??動作電流：≤9mA
??線制：二線制，無極性
??輸出觸點容量：AC250V 10A /DC30V 10A
??指示燈狀態
??啟動：紅色，啟動輸出時常亮，停動時熄滅，正常工作時周期點亮
??反饋：紅色，接收到輸入反饋信號時點亮
??安裝方式：明裝方式
??外觀尺寸：長88mm×寬88mm×高40mm(含底座)
??使用環境：
??溫度：-10℃～+55℃
??相對濕度：≤95%RH，不凝露
??接線端子：
??1）Z1、Z2：控制接口，無極性，接多線控制盤Cn1、Cn2
??2）K1、K2：輸入反饋，觸點信號
??3）COM、NO：常開輸出，停動輸出接口
??4）COM1、NO1：常開輸出，啟動輸出接口
12. RF1530火災顯示盤及底座
)/yb2014/common/upload/2020/07/12/152326sl.png)
)/yb2014/common/upload/2020/07/12/152339lr.png)
特點
??采用兩線制總線供電通信，無極性連接
??內置高性能微處理器
??采用低功耗設計技術
??具有按鍵編碼和電子編碼兩種編碼方式
??采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
??軟硬件濾波技術，提高抗干擾能力
??報警信息可跨回路顯示
技術參數
??工作電壓：總線24V，允許范圍16V～28V
??總線工作電流：正常監視狀態≤1.5mA，報警狀態≤5mA
??總線：二線制，無極性
??編碼方式：通過自身按鍵操作或電子編碼器編碼，編碼地址范圍1～240
??安裝方式：預埋安裝方式
??外觀尺寸：長 140mm×寬 85mm×高 35mm（含底座）
??存儲信息：1024條
??使用環境：
??溫度：0℃～+40℃
??相對濕度：≤95%RH，不凝露
??存儲信息：1024條
??狀態指示：
??1）火警：紅色，正常時不亮，火警時常亮
??2）通訊：綠色，正常巡檢時閃亮
??3）消音：紅色，正常時不亮，消音時常亮
13. JB-QTL-RF1016火災報警控制器 消防聯動控制器
)/yb2014/common/upload/2020/07/12/15253632.png)
特點
??采用無極性二總線技術
??配有智能化總線控制盤
??具備模塊的多種故障自動識別
??系統具有重碼檢測功能，可以檢測到重復的地址碼
技術參數
??工作電壓：交流AC220V 50/60Hz
??允許電壓變化范圍：AC187V～AC242V
??液晶屏規格：彩色液晶屏
??系統容量：最多16回路，共3840個編碼地址
??U數說明：每個機柜共24U，主機柜可用于配置15U
??多線控制盤：最多25個，每個盤帶8個多線控制點，最多200個多線控制點，1U標準入柜式
??總線控制盤：最多18個，每個盤帶64個總線控制點，最多1152個總線控制點，2U標準入柜式
??外形尺寸（長×寬×高）：1050mm×863mm×1273mm
??使用環境：
??溫 度：0℃～+40℃
??相對濕度：≤95%，不凝露
14. JB-QGL-RF1016火災報警控制器 消防聯動控制器
)/yb2014/common/upload/2020/07/12/152750ge.png)
特點
??采用無極性二總線技術
??配有智能化總線控制盤
??具備模塊的多種故障自動識別
??系統具有重碼檢測功能，可以檢測到重復的地址碼
技術參數
??工作電壓：交流AC220V 50/60Hz
??允許電壓變化范圍：AC187V～AC242V
??液晶屏規格：彩色液晶屏
??系統容量：最多16回路，共3840個編碼地址
??U數說明：每個機柜共37U，主機柜可用于配置21U
??多線控制盤：最多25個，每個盤帶8個多線控制點，最多200個多線控制點，1U標準入柜式
??總線控制盤：最多18個，每個盤帶64個總線控制點，最多1152個總線控制點，2U標準入柜式
??外形尺寸（長×寬×高）：556mm×500mm×1806mm
??使用環境：
??溫 度：0℃～+40℃
??相對濕度：≤95%，不凝露
15. JB-QGL-RF1016/JB-QTL-RF1016外接端子說明
外接端子說明
??AC220V外接端子
??L、N、FG：分別接市電的L、N和地
)/yb2014/common/upload/2020/07/12/15305278.png)
??回路板組件對外接口
??Z1、Z2：接前端設備，無極性
??CANH、CANL：接CAN總線設備
??485A、485B：接485通信設備
)/yb2014/common/upload/2020/07/12/153212ha.png)
多線輸出板組件對外接口
??C11、C12-C81、C82：為8組多線控制點輸出，無極性，連接多線輸出接口
)/yb2014/common/upload/2020/07/12/1532494s.png)
電源盤組件對外接口
??COM、NO:無源常開觸點，可設置為火警或故障時常閉輸出
??SG+、SG-：接非編碼聲光警報器
??24V+、24V-：分別是24V輸出的正極和負極，最大輸出電流2A
)/yb2014/common/upload/2020/07/12/153326p5.png)
布線要求
??CAN通訊線和總線宜使用雙絞線RVS2×1.0mm2，當環境干擾比較大時，CAN通訊線應考慮使用RVSP2×1.0㎜2的雙絞屏蔽線。
??禁止將CAN通訊線和電話線與報警總線布在同一根多芯電纜中。
16. JB-QBL-RF1001火災報警控制器 消防聯動控制器
)/yb2014/common/upload/2020/07/12/15353wq.png)
特點
??采用無極性二總線技術
??配有智能化總線控制盤
??具備模塊的多種故障自動識別
??系統具有重碼檢測功能，可以檢測到重復的地址碼
技術參數
??工作電壓：交流AC220V 50/60Hz，允許電壓變化范圍AC187V～AC242V
??液晶屏規格：LCD液晶屏（256×160點陣）
??系統容量：1回路，共240個編碼地址
??使用環境：
??溫 度：0℃～+40℃
??相對濕度：≤95%，不凝露
??外形尺寸（長×寬×高）：320.0 mm×121.0 mm×430.0 mm
??外殼防護等級：IP30
??安裝方式：壁掛式
??儲存記錄：10000條
外接端子說明
??AC220V外接端子
??L、N、EARTH：分別接市電的L、N和地
)/yb2014/common/upload/2020/07/12/153658x2.png)
其他外接端子
)/yb2014/common/upload/2020/07/12/153745r5.png)
)/yb2014/common/upload/2020/07/12/15381392.png)
)/yb2014/common/upload/2020/07/12/153835kp.png)
)/yb2014/common/upload/2020/07/12/153851v6.png)
??CANH、CANL：接CAN總線設備
??485A、485B：接485通信設備
??SG+、SG-：接非編碼聲光警報器
??COM、NO:無源常開觸點，可設置為火警或故障時常閉輸出
??Z1、Z2：接前端設備，無極性
??24+、24-：分別是24V輸出的正極和負極，最大輸出電流不超過100mA
??C11C12~~C61C62：為6組多線直控點輸出，無極性，連接多線輸出接口
布線要求
??CAN通訊線和總線宜使用雙絞線RVS2×1.0mm2，當環境干擾比較大時，CAN通訊線應考慮使用RVSP2×1.0mm2的雙絞屏蔽線。
??禁止將CAN通訊線和電話線與報警總線布在同一根多芯電纜中。
17. RG7000消防控制室圖形顯示裝置
)/yb2014/common/upload/2020/07/12/154126oh.png)
特點
??火災監控、信息傳輸、消防安全管理功能一體化
??18.5英寸的液晶顯示屏，可視化監控界面，動態顯示監控對象狀態
??提供RS485、CAN、USB、以太網等接口
??具有1路擴展接口，最多可擴展6路RS485通信接口
??與火災報警系統，電氣火災監控系統，防火門監控系統等系統配套使用
??火災監控、信息傳輸、消防安全管理功能一體化，操作方便快捷
??安裝方式：壁掛、琴臺、立柜
技術參數
??工作電壓：AC187V-AC242V
??工作電流：≤1.0A
??外殼防護等級：IP30
??外形尺寸：483mm×355mm×73mm
??應用環境：0-40℃，濕度<95%
外接端子說明
??L,N,EARTH: AC220V電源輸入接口
??RS485接口：連接火災報警系統或其他子系統
??以太網接口：連接監控中心
??CAN接口：連接火災報警系統或其他子系統
??RS485擴展接口：連接擴展接線盒
18. RD1002/RD1010/RD1020電源箱
)/yb2014/common/upload/2020/07/12/154335q8.png)
)/yb2014/common/upload/2020/07/12/15444w8.png)
)/yb2014/common/upload/2020/07/12/1544187c.png)
??我公司有RD1002/RD1010/RD1020三款電源箱，專用于為現場設備供電。電源箱有備用電源，在市電斷電后備電能夠自動投入保證整個系統正常運行。電源箱對自身健康情況實時監測，可以在發生主電故障、備電故障、輸出故障等情況下進行聲光報警，同時輸出故障觸點信號。
特點
??主備電自動無間隙切換，保證主電掉電系統能正常工作
??大電流充電及恒壓充電雙模式充電，保證快速穩定充電
??故障信號輸出，方便與監控系統配接
??輸出電壓電流動態顯示，方便客戶使用
??備電欠壓輸出保護，保護蓄電池
技術參數
)/yb2014/common/upload/2020/07/12/161039va.png)
19. 配套產品
RG8000電子編碼器
)/yb2014/common/upload/2020/07/12/154823kv.png)
??可對系統總線設備進行編碼和參數設置
??液晶顯示、中文菜單提示，快捷鍵直接操作
??2節5號電池供電，更換方便
??功耗低，壽命長，可進行上萬次讀寫操作
??連續5分鐘不操作自動關機
RG6100總線隔離器
)/yb2014/common/upload/2020/07/12/154910c0.png)
??工作電壓：15V-28V，無極性。
??工作電流：≤7mA
??線制：二線制，無極性，總線輸入輸出可對調使用
